TW-Z31槽系夹具拆装教学模型

一、设备概述

本产品根据工业用槽系组合夹具演变而成，采用全铝合金为原材料，精细加工而成。并配有夹紧工件；做了氧化处理，使用寿命大大提高；重量更轻，适合学生动手搭接组装夹具，降低操作难度，安全性方面也得到保障。为高校给予一个既价格实惠，又能满足教学需求的教学新型产品；节约成本，具有前瞻性和指引性。是日常机械拆装u支付(中国)中较为实用的教学用具。

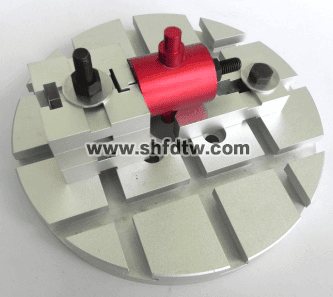

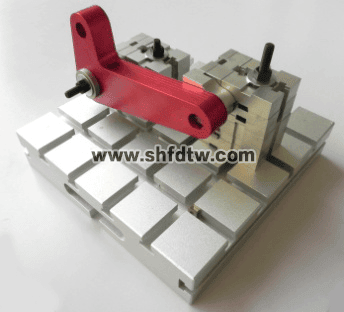

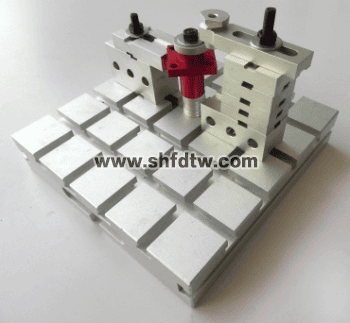

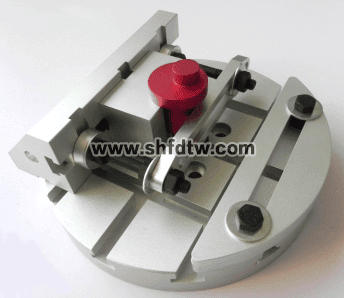

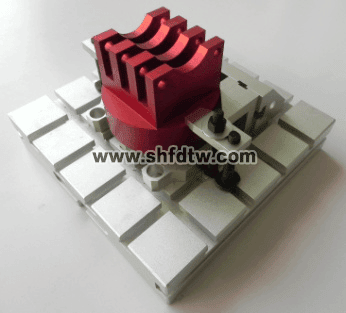

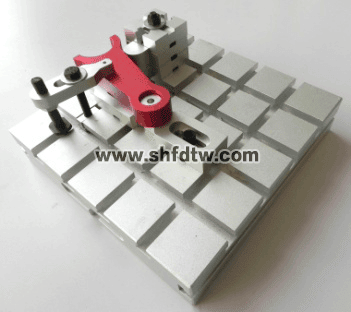

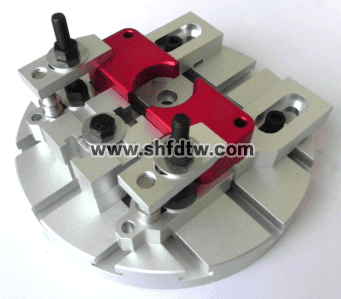

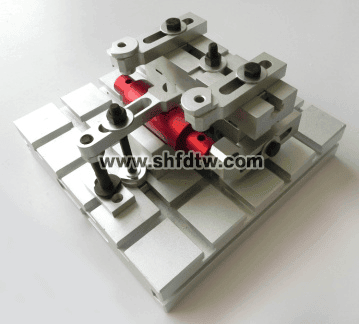

实物展示图

二、技术参数

1、材质为铝合金，表面采用喷砂氧化处理。

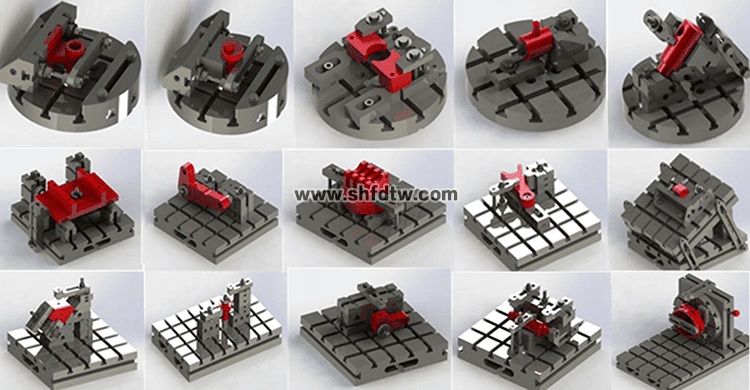

2、能搭建15种槽系组合夹具方案；

3、可根据学校指定要求定做产品；

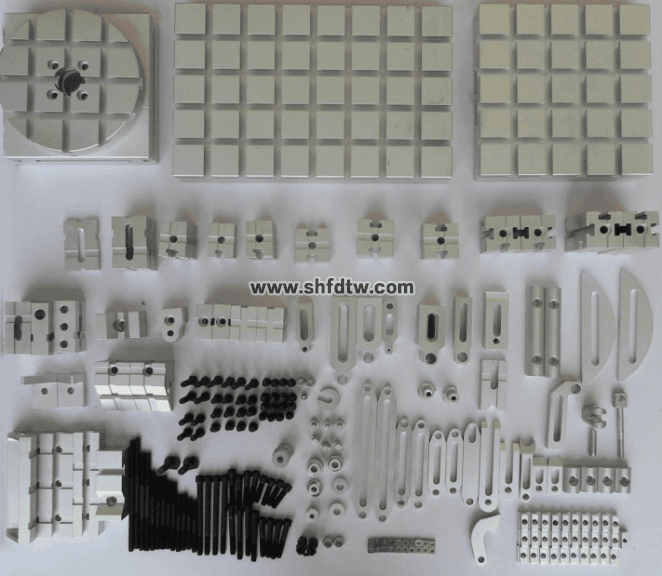

三、槽系组合夹具配置清单

序号	名称	规格	数量
1	正方形基础板	SJ2225-Z100_3	1
2	伸长板	SJ2225-Z261_3	1
3	端孔定位支撑	SJ2225-Z282_3	1
4	三槽正方形支撑	SJ2225-Z205_2	2
5	等长双头螺柱B级	[GBT901-1988][M10×140]	2
6	大垫圈_A级	[GBT96_1-2002][10]	6
7	1型六角螺母_A级和B级	[GBT6170-2015][M10]	4
8	V型支撑	SJ2225-Z241_2	1
9	双槽正方形垫板	SJ2225-Z201_3	1
10	单面槽钻模板	SJ2225-Z411_5	2
11	快换钻套	SJ2225-Z441_36	2
12	偏心钻模板	SJ2225-Z400_5	1
13	叉型压板	SJ2225-Z530_1	1
14	T型键	GB/T 1568-2008	2
15	圆形定位圈	GB/T 41860.2-2022	1
16	T型键19	GB/T 1568-2008	3
17	T型键14	GB/T 1568-2008	1
18	六角头螺栓全螺纹_C级	[GBT5781-2016][M10×25]	1
19	六角头螺栓全螺纹_C级	[GBT5781-2016][M10×80]	2
20	等长双头螺柱B级	[GBT901-1988][M10×130]	1
21	正方形基础板		1
22	长方形垫板1	(长200×宽100×高100,尺寸可以根据基础版适配)	3
23	长方形垫板2	(长150×宽100×高100,尺寸可以根据基础版适配)	6
24	双槽正方形垫板1	(长100×宽100×高100,尺寸可以根据基础版适配)	2
25	双槽正方形垫板2	(长200×宽200×高100,尺寸可以根据基础版适配)	2
26	双槽正方形垫板3	(长150×宽150×高100,尺寸可以根据基础版适配)	2
27	T型键14	GB/T 1568-2008	1
28	定位垫块	(长100×宽100×高100,尺寸可以根据基础版适配)	1
29	平垫33圈A级	[GB/T97_1-2002][10]	4
30	1型六角螺母35_A级和B级	[GB 6178-1986][M1037]	1
31	沉孔钻模板	38SJ2225-Z412_1	1
32	39菱形定位销	SJ240225-Z315_8	1
33	快换垫圈	SJ2225-Z643_1	2
34	T型键19		4
35	大垫圈_A级	[GBT96_1-2002][10]	2
36	T型键		1
37	等长双头螺柱B级	[GBT901-1988][M10×130]	1
38	等长双头螺柱B级	[GBT901-1988][M10×100]	2
39	六角头螺栓全螺纹_C级	[GBT5781-2016][M10×40]	1
