焊接实训室（含排烟系统）焊接实训室焊接实训教室通风排烟

TWW-HJ02焊接实训室（含排烟系统）

您只要致电：021-55884001（袁经理）

找不到所需产品？请点击产品导航页

当前产品页面地址：http://www.wwuxue.com/productshow-86-3173-1.html

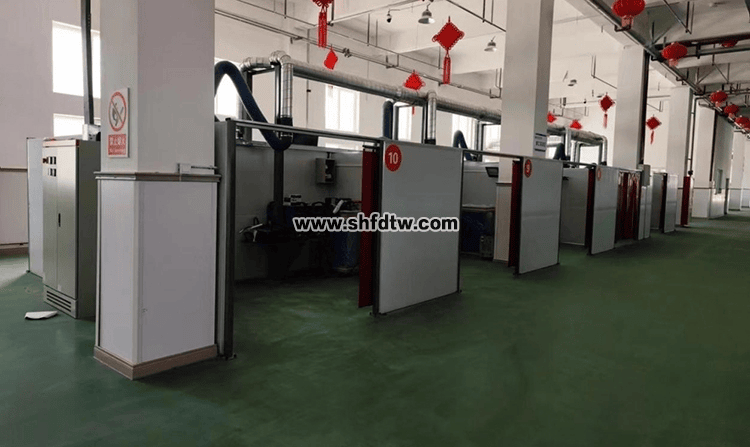

一、整体规划

1、焊接实训室总共8个小房间，工位尺寸根据现场情况合理布局，每个工位不得少于9平方米，每工位可3-7人实训。

2、工位隔断绝缘防火，主体材料达到国家防火等级A1级别，隔断框架方管固定。工位门须装有滑道开合红色遮弧帘，以防学员实训或考核比赛时弧光伤害巡视老师、裁判或观摩人员眼睛。

3、3米阿尔法柔吸臂，合理分配，布局美观分组安装处理焊接烟尘，每个柔吸臂口都有开关，当使用时可以打开，不使用时可以关闭。螺旋风管组合合理，风量压力计算准确。

4、电焊机及相关附件不得落地，明快整洁易于打扫。

5、气瓶必须有固定装置，安稳固美观。

6每个焊接工位配电箱配置漏电保护器、可以接两台焊机，两相三相插座照明开关各一个，空气开关根据用电设备配置合理。

7、当天然光线不足时，应配置人工照明，照明电源电压应为安全电压，照明光源应选择接近天然光色温的光源。

8、焊接操作支架主要用于板对接4个位置（平、立、横、仰）和管对接3个位置（水平、垂直、45°）的固定；工件离地面高度应不大于1.3米。要求焊接支架要有一定的稳定性和夹工件的牢固性，并且同时可以满足固定2个位置不同焊接操作支架的工件。

9、每个工位配置工具架一个，以方便放置工具、面罩、焊材等。

二、焊接实训室排烟系统清单

焊工成套设备清单
