TW-T27电气安装与调试实训考核装置

一、设备要求

     要求考核装置采用真实的电梯总电源箱和微机控制柜成套机房设备，曳引机组及三层井道电气器件均采用模拟的形式，借助电梯电气图对这两个部分进行安全型插线连接，顺利获得模拟运行检验连接的正确性与排除出现的故障，能够在装置上掌握电梯电气原理与规范标准、连接、调试、运行及维修的技能。

二、设备主要参数要求

1.工作电源：三相四线AC380V±10%  50Hz；

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；

3.装置容量：≤1.5KVA；

4.安全保护：要求具有接地、漏电压、漏电流保护，安全指标符合国家标准。

三、设备组成及功能要求

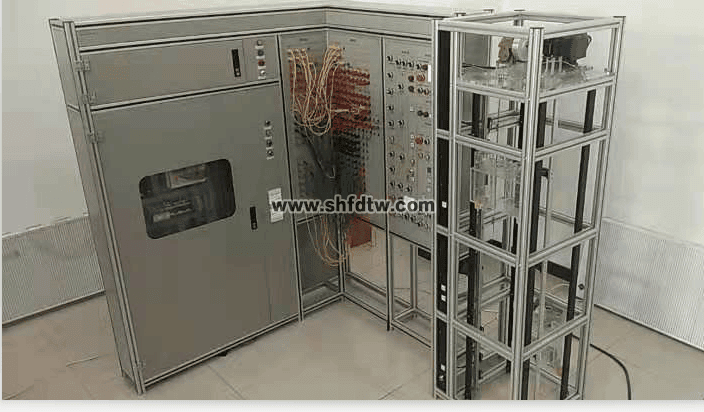

要求考核装置主要由对象以及控制柜组成。对象左侧主要分为四个部分，分别是电梯井道、电梯楼层外呼控制、电梯轿顶控制箱以及电梯轿厢。比较完整模拟了真实电梯的组成。

要求对象右侧主要由接线面板1和接线面板2组成。主要顺利获得接线面板 1 和接线面板 2 的连接完成实训考核。

要求采用高绝缘的安全型插座与带绝缘护套的高强度安全型插线，可区分强、弱电流的不同规格的插座与插线，确保操作人员的安全。

配套教学平台软件

项目		规格
基本规格	最高频率	99Hz
	载波频率	2K～16K(Hz)；根据负载特性，可以自动调整载波频率
	电机控制方式	闭环矢量控制
	启动转矩	0.5Hz/180％（开环矢量控制）； 0Hz/200％（闭环矢量控制）
	调速范围	1：100（开环矢量控制）	1：1000 （闭环矢量控制） 1:50（V/F控制）
	稳速精度	±0.5％（开环矢量控制）	±0.05％（闭环矢量控制）
	转矩控制精度	±5％（闭环矢量控制）
	过载能力	150%额定电流60秒；200%额定电流1秒
	电机调谐	带负载调谐；无负载调谐
	距离控制	可以灵活调整平层位置的直接停靠方式
	加减速曲线	N条曲线自动生成
	电梯强迫减速	新颖可靠的强迫减速功能，自动识别减速架位置
	井道自学习	采用32位数据，精确记录井道位置
	平层调整	灵活易行的平层调整功能
	启动转矩补偿	可以配合称重传感器匹配合适的启动预转矩，也可以启用无称重预转矩自适应功能
	测试功能	便捷的方式实现多种电梯调试功能
	故障保护	多类别完善的电梯故障处理功能
	上电外围设备安全自检	可实现上电对外围设备进行安全检测如接地、短路等。
	状态监控	根据各个反馈信号判断电梯的工作状态，确保电梯工作正常
输入输出 特性	动力线缆接线端子	变频器三相输入端 R、S、T、（N）； 电机动力线输入端 U、V、W
	控制端子排	市电输入端子、电机抱闸线圈接线端子、消防联动和消防输出端子、 （井道照明端子、限速器端子）
	PG 卡接口	编码器线缆接到 PG 卡上
操作 与提示	控制柜操作面板	设有急停开关，检修旋钮，检修上下行按钮
	操作面板	5位LED显示，可显示功能参数、运行速度、母线电压等参数
	小键盘	3 位 LED 显示，可实现部分调试控制器
	液晶操作器	查看、修改所有参数，并能实现参数的上传与下载以及监控系统各种状态参数， 包括运行曲线等
环境	海拔高度	低于 1000m（高于 1000m 每 100m 降额 1%）
	环境温度	－ 10℃～＋ 50℃（环境温度在 40℃以上，请降额使用）
	湿度	小于95%PH，无水珠凝结
	振动	小于5.9米/秒2（0.6g）
	存储温度	-20℃~+60℃

要求控制柜内部装有一体机控制器、研讨接触器、端子排等低压电器器件。

四、实训项目要求

1.电梯电气照明回路的连接与调试

2.电梯电气主控回路的连接与调试

3.电梯电气安全回路的连接与调试

4.电梯一体机控制器参数设置

5.电梯曳引机调谐

6.电梯井道自学习

7.电梯快慢车运行

8.电梯一体化控制器故障码的查询与检修
