TW-T23电梯绳头锥套安装与调试实训装置

一、设备要求

     要求电梯绳头锥套安装与调整实训设备能够完成电梯曳引绳的安装、更换与调整、测量钢丝绳张紧力，检查钢丝绳有无断丝，断股等实训。

二、设备主要参数要求

1.工作环境：温度-10℃～+40℃  相对湿度＜85%（25℃） 海拔＜4000m

三、设备基本组成要求

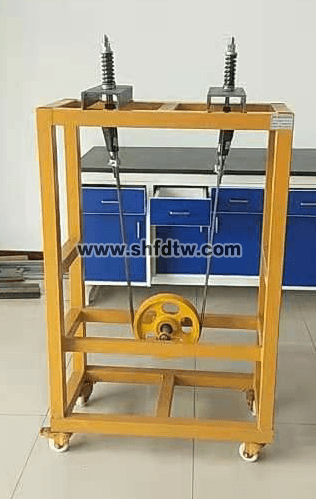

要求设备主要有整体框架、绳头组合器、钢丝绳、曳引轮、抗绳轮、钢丝绳夹块等组成。

1.整体框架：材料：Q235 材料厚度：不小于3mm ；

2.绳头组合器：标准电梯器件，∮10LK 型；

3.钢丝绳：∮10型钢丝绳；

4.曳引轮：直径为不小于250mm。

四、实训项目要求

1.制作绳头（带绳）

2.安装绳头及放绳

3.调试钢丝绳的张紧度

4.检查钢丝绳有无断丝断股

五、设备主要配置清单要求

序号	名称	主要部件、器件及规格	数量	单位	备注
1	整体框架	材料：Q235 材料厚度：3mm ， 1200mm×600mm×1500mm	1	台
2	绳头组合器	∮10LK 型	2	条
3	钢丝绳	∮10型钢丝绳	4	对
4	曳引轮	直径为 250mm	4	个
5	钢丝绳夹块	配φ10mm钢丝绳	2	套
6	配套资料	实训指导书、光盘	1	套
