TW-Z74 四杆组织创客实训系统

一、概述

四杆组织创客系统本设备为零件搭接类实训设备，零件存放于零件箱内，具有与零件形状匹配的模板存放零件，便于零件的存放与整理。

产品结构美观大方、轻便，主要零部件采用铝合金材质，同类不同规格氧化颜色区分。

产品包含组织设计的辅助素材，能够辅助四连杆组织的实际应用展示。

连杆采用可调节模式，可以根据搭接组织长度要求进行调节。

具有可以啮合的齿轮，齿轮也可以作为定长和可调连杆的一种变体结构。

二、主要技术参数

1、实验箱外形尺寸：650mm×430mm×130mm（长×宽×高）

2、搭接型材架外形尺寸：340mm×120mm×340mm（长×宽×高），型材架由30mm×30mm型材搭接而成。

3、主要连杆长度尺寸：110mm；160mm；160mm；350mm；

4、齿轮M=2、α=20°、Z=42、Z=56

三、主要实训项目

四连杆组织创课系统能够实现自主搭接，能够实现但不局限于以下组织的设计、验证和搭接。

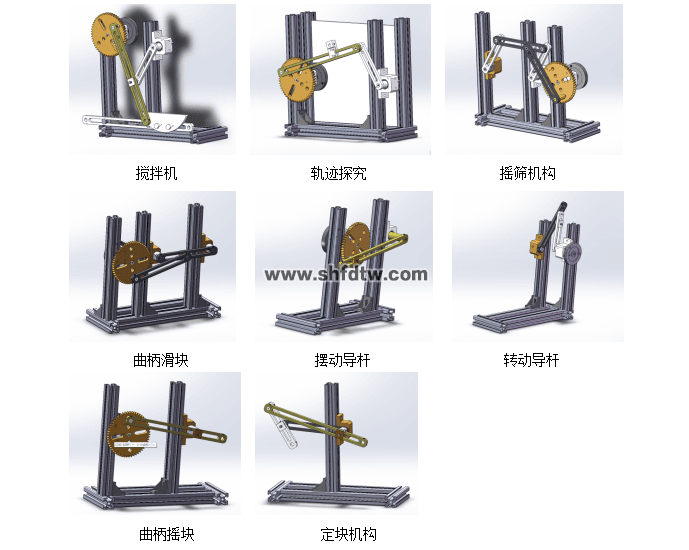

1、鹤式起重机      2、破碎机         3、牛头刨床      4、缝纫机

5、汽车雨刮器      6、汽车开关门     7、飞机起落架    8、自卸车

9、雷达天线        10、搅拌机        11、轨迹探究    12、摇筛组织

13、曲柄滑块       14、摆动导杆      15、转动导杆    16、曲柄摇块

17、定块组织

本产品的主要连接方式如下，未列出部分参考下类连接方式。

连杆长度调节方式一

连杆长度调节方式二

连杆连接方式

连杆的两种固定方式

手轮转轴及转动副的固定
