TW-TP15型SMT印刷线路板实训设备

技术附件：

PCB裁板刀 TW-CBJ

1、最大裁剪长度≤290mm；

2、厚度≤2mm；

3、裁板省力，具备防护措施；

4、面板刻由尺寸方便裁剪；

5、具备安全防护功能；

6、外形尺寸：600X280X320mm。

双面曝光机 TW-PG200

特点：

内置真空设备，能确保打印设计稿件与PCB板面接触密封，采用UV荧光光源曝光，曝光时间极短，仅需大约60秒时间完成双面真空曝光，对位容易，曝光一次完成，曝光完成操作后有峰鸣声音提醒。

技术参数：

1、双面曝光时间：60-90S

2、最大曝光面积：240X400mm

3、时间控制器：采用单片机控制原理，设定LED定时器

4、UV荧光光源：15WX6支

5、工作电压：220V 50Hz

6、整机功率：200W

7、外形尺寸：510X410X150mm

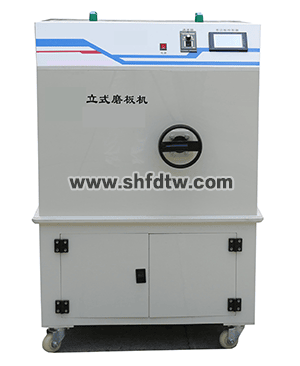

磨板机TW-PPG

性能特点

1、全塑壳箱体设计，防水防电，安全可靠；

2、调速均采用专业变频器驱动，噪音低，转速高；

3、刷磨压力和间隙双边可调，刷痕宽度均匀可控；

4、节省劳动力，提高工作效率，减少表面划伤；

5、磨板无报废产生：即使操作员误放叠加过板，也不产生报废板现象。

6、★设备内置清洗水箱实现循环利用，达到节能减排之功效；

7、采用PCB工业专用刷辊，寿命长，刷板效果好；

技术参数：

1、刷板方式：高压自动喷淋完成PCB板基材料的表面及通孔的抛光

2、加工尺寸：最大宽度：280mm；最小长度：100mm100mm；厚度：0.20~4.0mm

3、输送速度：0.5-5米/分钟；工作速度预设为:2.0米/分钟

4、输送面高度：40025mm

5、输送面阔度：320mm

6、控制设备：采用彩色触摸屏及PLC智能控制，内置工艺流程和工艺参数指南；

7、排放设备：1条排污水管

8、润滑设备：润滑点手动加油，免维护，保养时间可延长工到一年一次。

9、★加工设备：刷辊左右摇摆速度可达180次/分钟，使板面精细度及均匀度理佳。★烘干设备：全自动调节温度。最高可达100度。

10、传动设备：全新的传动设备，可轻松的磨0.40mm的线路板。

11、调整设备：磨刷调整采用精确数字控制,准确、快捷。

12、行辘及行辘轴选用优质耐高温、耐腐蚀材。

13、设备外形尺寸：700*700*500(mm)

整机功率：3000W

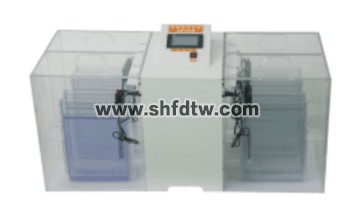

环保型显影机TW-FXY

特点：

1、★采用可拆卸式四槽显影模块，每槽可同时完成多块PCB显影，1015规格PCB可同时完成20片以上。

2、配置环保型显影药剂使用，结构透明，可清晰观察显影全过程。

3、采用5寸彩色触摸屏+PLC控制设备，操作功能方便直观。

4、内置电子文档操作说明。

5、★配置液面侦测报警功能，保障设备可靠性。

6、整机尺寸小，移动方便，总功率小。

技术参数：

1、最大显影尺寸：200X300MM

2、显影精度：显影时间快，菲林纸精度达到4MIL，普通A4复印纸达8-15MIL。

3、温度控制范围：室温-65℃可任意调节。

4、采用液动式搅拌，每槽可独立控制。

5、工作电压：AC220V50-60Hz

6、功率：约1.5KW。

环保型蚀刻机TW-FSK

★采用环保蚀刻剂，无色、无味，可裸手操作，蚀刻液可直排无污染，需给予《国家计量》CMA环保认证报告。

1、★采用可拆卸式八槽蚀刻模块，每槽可同时完成多块PCB制作蚀刻。1015规格PCB可同时完成40片以上。

2、配置环保型蚀刻药剂使用，结构透明，可清晰观察蚀刻全过程。

3、采用5寸彩色触摸屏+PLC控制设备，操作功能方便直观。

4、内置电子文档操作说明。

5、★配置液面侦测报警功能，保障设备可靠性。

6、整机尺寸小，移动方便，总功率小。

技术参数：

1、最大蚀刻尺寸：200X300MM

2、蚀刻精度：显影精度达到4MIL，蚀刻时间约为6-8分钟。

3、温度控制范围：室温-65℃可任意调节。

4、采用液动式搅拌，每槽可独立控制。

5、工作电压：AC220V50-60Hz

6、功率：约2.5KW。

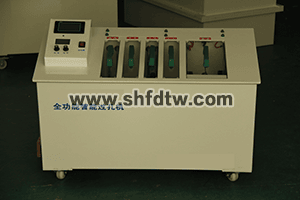

多功能过孔机TW-KHO5

特点：

可对双面、多层PCB印制板非金属化孔，采用电镀电源摇摆工艺过孔技术，实现PCB贯孔镀铜功能；

技术参数：

1、采用工艺：物理黑孔镀铜工艺；

2、工艺流程：含除油、水洗、孔化、水洗、镀铜五个工艺槽

3、★控制设备：采用彩色触摸屏+PLC智能控制设备，提高设备可靠性和先进性，内置工艺流程及工艺参数指南；

4、★每个工艺流程都采用水平摇摆装置，摇摆架采用不锈钢摇摆频率15次/分钟；

5、无油打气泵；加热器3组及数显温控，时间控制设备；进、排水、觉拌设备；

6、加工尺寸：300*400mm ；

7、电源：AC220V/50H z；

8、整机功率：2000W

环保型退膜机TW-FTM

特点：

1、★采用可拆卸式四槽覆膜PCB退膜模块，每槽可同时完成多块PCB覆膜退膜制作。1015规格PCB可同时完成20片以上。

2、配置环保型退膜药剂使用，结构透明，可清晰观察退膜全过程。

3、采用彩色触摸屏+PLC控制设备，操作功能方便直观。

4、内置电子文档操作说明。

5、★配置液面侦测功能，保障设备可靠性。

6、整机尺寸小，移动方便，总功率小。

技术参数：

1、最大退膜尺寸：200X300MM

2、退膜精度：菲林纸精度达到4MIL，普通A4复印纸达10-20MIL。

3、温度控制范围：室温-65℃可任意调节。

4、采用液动式搅拌，每槽可独立控制。

5、工作电压：AC220V50-60Hz

6、功率：约1.5KW。

环保型抗氧化机 TW-FOSP

特点：

1、★采用可拆卸式四抗氧化OSP模块，每槽可同时完成多块PCB抗氧化OSP制作。1015规格PCB可同时完成20片以上。

2、配置环保型OSP药剂使用，结构透明，可清晰观察抗氧化全过程。

3、★采用彩色触摸屏+PLC控制设备，操作功能方便直观。

4、内置电子文档操作说明。

5、★配置液面侦测报警功能，保障设备可靠性。

6、整机尺寸小，移动方便，总功率小。

技术参数：

1、最大抗氧化OSP尺寸：200X300MM

2、温度控制范围：室温-65℃可任意调节。

3、采用液动式搅拌，每槽可独立控制。

4、工作电压：AC220V50-60Hz

5、功率：约1.5KW。

微型PCB台钻 TW-ZK

技术参数：

1、输入：AC220V±5%、50Hz

2、钻孔直径：0.6-3mm

3、外形体积：190×105×320mm3

4、工作功率：120W

5、转速: 10000r/min

数控钻孔机TW-2200

技术参数：

1、最大工作面积 300mm×200mm

2、驱动方式 步进电机

3、主轴电机 40000 rpm变频电机

4、最大移动速度 4.8 m/min

5、分辨率 0.003125mm

6、钻孔深度 0.02～3mm

7、钻孔孔径 ≥0.4mm

8、钻孔速度 100 孔/分钟

9、直线导轨 工业级线形方滑轨

10、传动方式 滚珠丝杆

11、控制方式 ARM

12、通信方式 RS-232/UTW

13、整机功率：3000W

14、安全性能 硬件限位保护，超限自停（不含电脑、桌子）

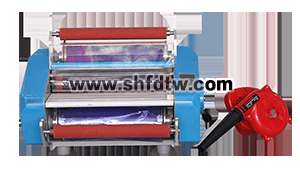

线路板干膜设备TW-FMJ350

TW-FMJ350双面数控覆膜机采用液晶显示，节能型，温度、速度均可预设，加热辊采用品质硅材料以防皱折，刮划，适用于PCB线路板制作过程的感光膜的覆膜工艺，具备单、双面均覆膜功能，覆膜后PCB板可用于线路板的线路曝光制作。

功能特点：

1）★配置独有的胶棍防护罩设备,有效防止灰尘掉落，提升了覆膜品质；同时提高了制作的安全性，防止烫伤以及操作者的衣角、头发等不慎卷入，保障制作的安全性。

2）★配置独有的排风设备，实时排出覆膜制程烟味，创造一个良好的工作环境。

3）★具备单.双面自动揭膜，自动收膜功能，实现单面、双面覆膜功能。

4）依据制程要求和制作熟练程度调节覆膜速度，配置9档覆膜速度调节，速度正反转可调。可根据PCB厚度不同,调节覆膜压力大小。

5）配置涨紧组织设备，可根据膜的厚度不同，调节涨紧组织，提高膜的延展性、使其无褶皱。

6）温度与速度组合的预设模式，预设四组常用设置。方便用户操作。

技术参数：

1、电源：AC110-220/50-60Hz

2、功率：1000W

3、预热时间：5min

4、工作速度：0.5-1.5m/min

5、最大覆膜宽度：35.2cm

6、最大覆膜厚度：4.6cm

7、净重：50Kg

设备配置：

1、TW-FMJ350覆膜主机1台

2、TW-GMX40覆膜存储设备1套

3、干膜教学挂图TW-TP（GM）1套

4、尺寸：1200×800mm，彩色喷绘；塑框镶边。介绍线路板干膜技术工艺及制作流程

5、GM教学软件TW-GM 1套

6、教学用光盘1PCS，介绍感光干膜覆膜工艺教学资源，干膜制作工艺手册

7、TW-GM配套耗材：线路板除油液2瓶；感光PCB干膜1卷

整机功率：300W

绿油设备TW-LVA

包含专用烤箱、3KW曝光机、丝印机等实现绿油和字符功能

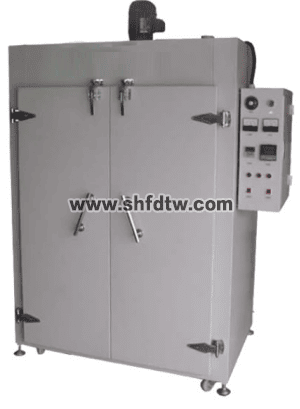

烘干炉：

烤箱：

用途：进行阻焊、线路、字符油墨的烘干与固化；

结构特点：自动循环风加热，使箱内温度更均匀；全隔热外壳，升温更快速；

功能特点：

1、具有自动定时，自动关机，自动报警，以及自动恒温功能；

2、温度调节范围：室温~260℃可调节；

3、时间设定：0~500小时可调节；

4、烘干室体积：长500mm×宽500mm×高850mm；

5、外形尺寸：长600mm×宽500mm×高700mm；

6、加热功率：1000W；

7、电源：AC220V/50Hz；

8、整机功率：1100W；

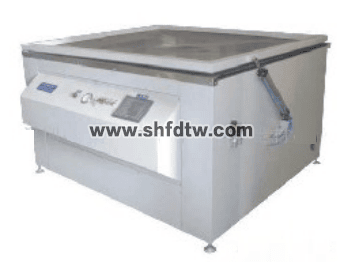

曝光机：

1、曝光空间 L×W（mm）1000*1200、最大曝光面积：L×W（mm）900*1000，曝光功率 3KW 220V ，真空压力：0.8Mpa

2、箱体表面处理采用高温静电喷塑，具有耐腐蚀性、耐磨性、不易老化等优点。

3、内置抽风冷却设备，可将灯管的热量及时散发，从而延长灯管的使用寿命，达到最好的晒版效果。

4、控制设备：采用PLC全面设备控制，可控制暴光时间、光源强度、抽气和排气，有储存记忆功能(防止因电压不足、灯管老化、灯管起动不稳定等原因影响曝光质量，而微电脑控制的10组记忆模式可随时调用来弥补此项功能）。采用先进的触摸式电脑控制，从而更加分析整机工作状态，具有排风、进风设备，使箱内的热气能够及时的排放，长期保持箱内常温温度，从而提高整机的使用寿命。

5、反光设备：反光罩采用进口反光材料AR481#反光片，确保光照强度均匀。

6、快门控制：采用了摇臂式的控制方式，比传统链条式快门更灵活、方便且维修率更低。

7、橡皮布：采用进口的一面光一面纹橡胶布，确保密切贴附，晒版精度高，速度快，采用真空吸附压紧装置，工作可靠，保证晒版效果更好及橡皮布更耐用。

8、配备精密计算的光量装置，采用吸收光的能量和时间两种方式来控制网版的暴光，保证了暴光的准确性，从根本上排除了因电压不足、灯管老化、灯管起动不稳定等造成的网线错位、暴光不足、线径失真等暴光缺陷。

9、整机功率：3000W

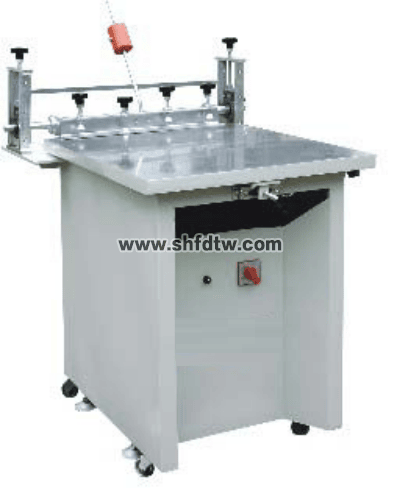

丝印机：

用途：进行阻焊、字符及线路油墨的丝网印刷；

结构特点：铸铁制造，整机稳固；底板具有XY方向及α角方向调节功能；自带配重块及网框固定架上下调节结构，便于丝网印刷操作；带可调整杯脚，可方便进行水平调节；

功能特点：

1、底盘带对位灯，便于对位操作；

2、印刷方式：手动印刷；

3、丝印面积：670mm×780mm；

4、调节精度：0.05mm；

5、调节范围：±20mm；

6、外形尺寸：长1180mm×宽780mm×高1120mm；

7、供电电源：AC220V/50Hz

整机功率：30W；

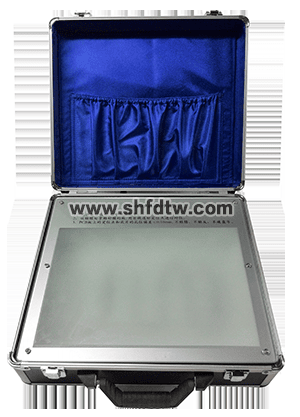

菲林对位桌TW-DWX

技术参数：

1、用途：用于线路板曝光前的菲林对位；

2、灯管：LED灯；

3、采用黄光设备，保证线路板底片对位操作安全；

4、对位面积：200×300mm；

5、电源：AC220V/40W；

6、重量：5KG。

整机功率：15W；

14. PCB使用耗材 环保显影剂20包、环保蚀刻剂30包、环保蜕膜剂20包、抗氧化剂10升、镀铜液10升、除油液5升、黑孔液5升、菲林纸100张、钻头共100支、感光膜2卷、PCB板单双面各2平方米、阻焊油墨2升

15. 实验桌 1000*2000*780mm

全钢结构，采用国标镀锌钢板结构，经数控机械精加工而成，表面经酸洗磷化，高温静电喷塑处理，美观大方，经久耐用。桌面采用25mm厚防静电防火板台面
