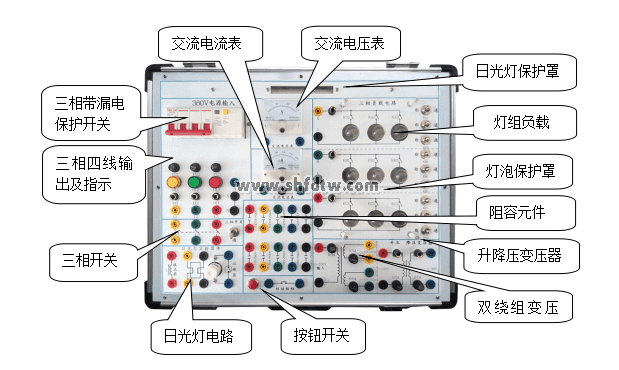

TW-X72电工实验箱（研讨电路实验箱）

一、技术指标

1、电源：研讨输入三相四线380V±10%。

2、配三相四线带漏电保护电源开关。

3、有三路短路保护、三路电源指示灯、三路电流接口座、三相四线电源输出接线端子。

4、配三相灯组负载：每相有三个15W灯泡，用3只开关控制通断，共9只灯泡。每相设计有电流插座，便于相电流的测量。

5、日光灯器件组：设有10W镇流器、10W日光灯管、启辉器以及用于改善功率因数的高压

电容（1µF/500V、2.2uf/500V、4.7µF/500V各3个）。

6、R、L、C元件特性组：设有1kΩ/25W功率电阻、1H/0.5A电感及1µF/500V高压电容各一只，顺利获得实验可测试各元件的参数。

7、升降压铁芯变压器1只, 36V/220V ，原、副边均设有电流插座便于电流的测试，可测量原、副边电流。

8、双绕组变压器1只：220V/双路12V。

9、设置研讨电压表一只，量程0～450V；研讨电流表一只，量程0～500mA，带有短路保护。

10、日光灯管装有有机玻璃保护罩，既防止灯管损坏，又保护人生安全。

11、三相灯组上装有有机玻璃保护罩，既防止灯泡损坏，又保护实验导线不被烫坏，还保护了人生安全。

12、设计有专用接地保护线。

13、配套自锁紧护套实验导线12根（红、黄、绿、黑各4根），电流接口线1根。

14、可选配耦合电感1对。

15、外壳采用铝木合金材料，外形参考尺寸：480×360×148mm。

二、实验项目

（1）典型电信号的观察与测量

（2）用三表法测量电路等效参数

（3）正弦稳态研讨电路相量的研究

（4）单相铁心变压器特性的测试

（5）三相研讨电路电压、电流的测量

（6）三相电路功率的测量

（7）功率因数及相序的测量

（8）三相鼠笼式异步电动机Y－△降压起动控制

（9）日光灯电路接线

（10）日光灯电路及功率因数的提高

（11）其它电工学控制实验

附：使用本实验箱需配套仪器仪表

（1）万用表

（2）单相电镀表

（3）三相调压器

（4）三相功率/功率因素表
