基本速成制图模型

基本速成制图模型实践性较强，是培养学生利用投影法基本原理，培养认识图解并分析空间几何问题的知识，提高学生空间想象和形象思维以及绘制和阅读零、部件等图样的综合能力。该产品具有明显的代表性和经济性，是学生入手一份不可多得的实用性制图模型。

基本速成制图模型是根据劳动出版社和机械工业出版社《机械制图》专业教材精选具有代表性的各种机械零(部)件图样制成配有立体图(剖视图)的标准模型。

外盒尺寸：265×225×65mm

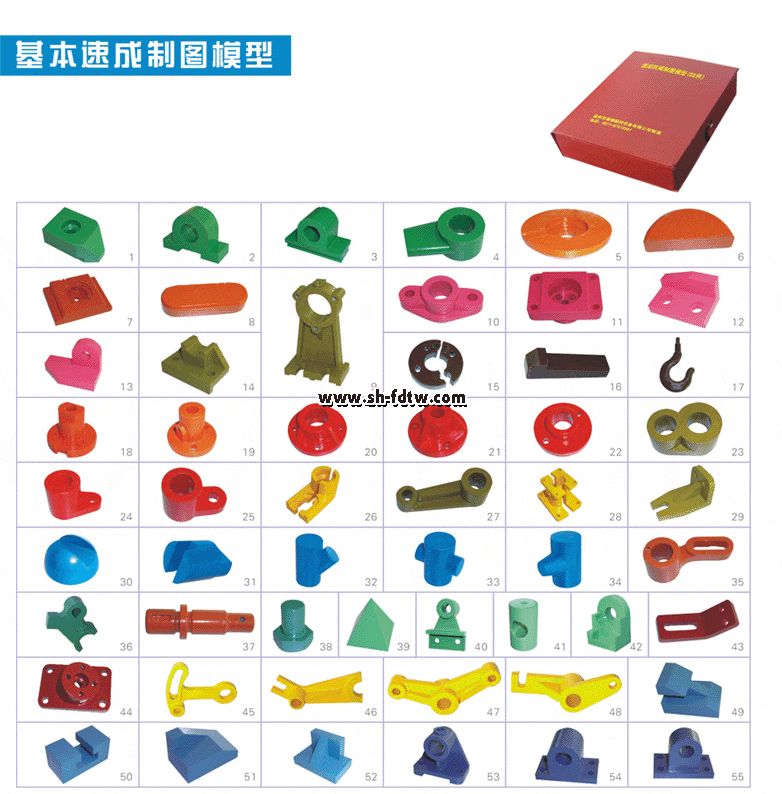

学生速成机械制图绘图立体零件模型（55件）

一、材料：塑料；

二、模型规格：20mm～90mm；

三、模型组成：学生速成机械制图绘图立体零件模型，每套至少包含55个零件模型，零件模型名称具体如下：

1.补画圆筒开槽体的左视图（对应王幼龙主编第三版《机械制图》图5-11）；

2.两表面的连接关系（对应劳动版第五版《机械制图》图5-2c）；

3.倾斜于投影面的截面的投影为类似形（对应劳动版第五版《机械制图》图5-26a）；

4.支架的斜二测图画法（对应王幼龙主编第三版《机械制图》图4-13）；

5.三视图的形成（对应王幼龙主编第三版《机械制图》图3-6）；

6.组合体的组合形成（对应劳动版第五版《机械制图》图5-1b）；

7.用线面分析法看图（对应王幼龙主编第三版《机械制图》图5-2b）；

8.切割式组合体（对应王幼龙主编第三版《机械制图》图5-6）；

9.基本视图的配置关系（对应王幼龙主编第三版《机械制图》图6-2）；

10.两表面的连接关系（对应劳动版第五版《机械制图》图5-2d）；

11.倾斜结构视图的形成（对应劳动版第五版《机械制图》图6-7）；

12.与投影面倾斜角度不大于30的圆，圆弧画法（对应劳动版第五版《机械制图》图6-34）；

13.轴承座的尺寸基准（对应王幼龙主编第三版《机械制图》图5-23）；

14.支架的结构分析（对应王幼龙主编第三版《机械制图》图8-42）；

15.用相交剖切面剖切时未剖到部分仍按原位投射（对应劳动版第五版《机械制图》图6-26）；

16.两表面的连接关系（对应劳动版第五版《机械制图》图5-2b）；

17.支架（对应金大鹰主编第四版《机械制图》图4-20）；

18.局部视图（对应王幼龙主编第三版《机械制图》图6-4）；

19.两表面的连接关系（对应劳动版第五版《机械制图》图5-2a）；

20.半剖视（对应王幼龙主编第三版《机械制图》图6-13）；

21.几个相交的剖切面（对应王幼龙主编第三版《机械制图》图6-12）；

22.全剖视图（对应劳动版第五版《机械制图》图6-14）；

23.剖视图（对应王幼龙主编第三版《机械制图》图6-8）；

24.轴承座的看图方法（对应王幼龙主编第三版《机械制图》5-25）；

25.断面图的特殊画法（对应劳动版第五版《机械制图》图6-29）；

26.旋转视图（对应金大鹰主编第四版《机械制图》图5-8）；

27.形体分析和视图（对应王幼龙主编第三版《机械制图》5-1）；

28.用三个相交剖切平面取得的剖视图（对应劳动版第五版《机械制图》图6-25）；

29过滤线画法（对应劳动版第五版《机械制图》图8-10）；

30.重合断面（对应劳动版第五版《机械制图》图6-30）；

31半圆键（对应劳动版第五版《机械制图》图7-15b）；

32.圆柱穿孔后相贯线的投影（对应劳动版第五版《机械制图》图3-24）；

33.断面图与剖视图的比较（对应劳动版第五版《机械制图》图6-27）；

34.切割形组合体的画图步骤（对应劳动版第五版《机械制图》图5-9）；

35.几种常见的相贯线（对应金大鹰主编第四版《机械制图》图3-3）；

36.圆台和圆柱轴线正交的相贯线投影（对应劳动版第五版《机械制图》图3-27）；

37.两圆柱正交时相贯线的变化（对应劳动版第五版《机械制图》图3-25）；

38.省略标注（对应王幼龙主编第三版《机械制图》6-30）；

39.座（对应金大鹰主编第四版《机械制图》图4-20）；

40.机件的肋，轮辐，孔等结构画法（对应劳动版第五版《机械制图》图6-36a）；

41.剖视图中必要的虚线（对应金大鹰主编第四版《机械制图》图5-14）；

42.局部剖视（对应王幼龙主编第三版《机械制图》图6-17）；

43.机件的肋，轮辐，孔等结构画法（对应劳动版第五版《机械制图》图6-36b）；

44.圆弧连接的三种情况（对应王幼龙主编第三版《机械制图》图2-19）；

45.用二个平行剖切平面剖切时的剖视图的画法（对应劳动版第五版《机械制图》图6-22）；

46.相交平面和柱面剖切的全剖视图（对应金大鹰主编第四版《机械制图》图5-41）；

47.垫块正等测图（对应王幼龙主编第三版《机械制图》图4-5）；

48.补画只做三视图所缺图线（对应王幼龙主编第三版《机械制图》图6-27）；

49.视图中线框和图线的含义（对应劳动版第五版《机械制图》图5-20）；

50.接头表面截交线的作图步骤（对应劳动版第五版《机械制图》图3-15）；

51.棱锥表面上点的投影（四棱锥）（对应王幼龙主编第三版《机械制图》图3-5）；

52.切槽半圆球的投影作图（对应劳动版第五版《机械制图》图3-20）；

53.物体各组成部分特征明显的视图（对应劳动版第五版《机械制图》图4-25）；

54.倾斜于投影面的截面的投影为类似形（对应劳动版第五版《机械制图》图5-26b）；

55.剖视图上的虚线（对应王幼龙主编第三版《机械制图》图19）。
