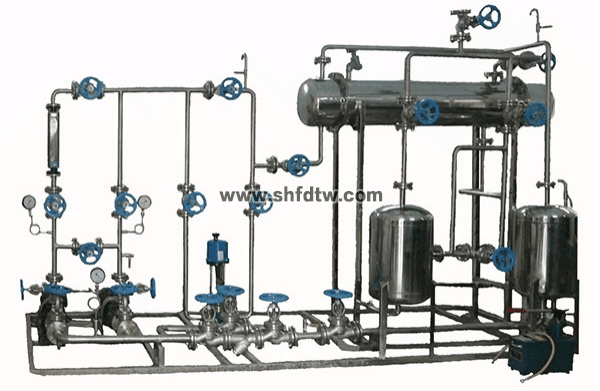

TW-SX213换热器维修维护操作实训单元

装置功能培训要点

1．用于训练学生拆卸和组装化工生产常见的管路、管件及换热器等。能进行管路的拆卸与组装；法兰、螺纹的连接训练；并能进行管路气密、耐压、试漏测试。

2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。

3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。

4、检查学生对换热器内部结构熟悉程度、考察选手对化工设备安全性检验知识及技能掌握的程度。

外形尺寸

对象部分：3800×800×2400 (长×宽×高mm)，钢制花纹板喷塑底座。整机采用304不锈钢制作，喷漆花纹防滑钢板底座。

测控部分：开关盒集成于对象部分之上。

外配设备：无。

公用工程

水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。

电：电压AC380V，功率4.4kW，三相四线制（三火线一零线）。每个u支付(中国)需配置1~2个接地点（安全地及信号地）。

气：无。

对象组成

水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。

循环水泵：机械密封卧式连轴化工泵供电：三相380VAC ，功率：4.4kW，数量2台。

水泵进口管路：不锈钢材质，DN50，配合法兰安装阀门及过滤器。

水泵出口管路：不锈钢材质，DN32及DN40，配合法兰安装阀门。

回流管路：不锈钢材质，DN25。

安全泄压管路：不锈钢材质，DN25。

灌泵管路：不锈钢材质，专用灌泵管路，方便操作检验。

耐压测试管路：不锈钢材质，专用管路耐压测试接口。

电源设备：布线槽，带漏电保护的空气开关盒。

设计参数	液体流量：0～8m3/h。
设计参数	液体温度：常温。
实验物料	清洁自来水
测控组成	变量	检测组织	显示组织	执行组织
	离心泵进口压力	压力表：精度：1.5%FS	压力表就地显示	无
	离心泵出口压力	压力表：精度：1.5%FS	压力表就地显示	管路出口阀（手动）
	流体流量	玻璃转子流量计：精度：4%FS	流量计就地显示	管路出口阀（手动）
	流体温度	双金属温度计：精度：1.5%FS	温度计就地显示	无
	电动调节阀	4-20mA输出，精度：0.5%FS	数字显示	信号调节
设备装系统	名称	规格	数量	备注
	循环水泵	机械密封卧式连轴化工泵，功率：2.2KW,流量：10m3/h。	2	国标
	水箱	镜面不锈钢，φ500×600	2
	换热器	不锈钢（列管）Φ 219；换热管，φ 20×2×1000mm，16 根。	1
	过滤器	不锈钢，法兰式，DN50	1	国标
	电动调节阀	不锈钢，法兰式，DN32，4-20mA输出，精度：0.5%FS	1	国标
	闸阀	不锈钢，法兰式，DN50	2	国标
	铜球阀	螺纹式DN15	4	国标
	止逆阀	不锈钢，DN40	1	国标
	安全阀	不锈钢，DN25	1	国标
	截止阀	不锈钢，法兰式，DN40	1	国标
	法兰	不锈钢，DN32	1组	国标
		不锈钢，DN40		国标
		不锈钢，DN50		国标
	活接、三通、弯头等	不锈钢，与管路配套	1组	国标
	管路	不锈钢管 DN25、N32、DN40、DN50	1组	国标
	管路	不锈钢软管	1	国标
电气组成	电气元件		数量
	电源插头		1个
	4P空气开关		1个
	8路开关盒等		1组
备注	上述不锈钢均为SUS304材质。耗材一套：螺栓螺母、法兰密封垫、活接密封垫等。辅助工具：套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。
