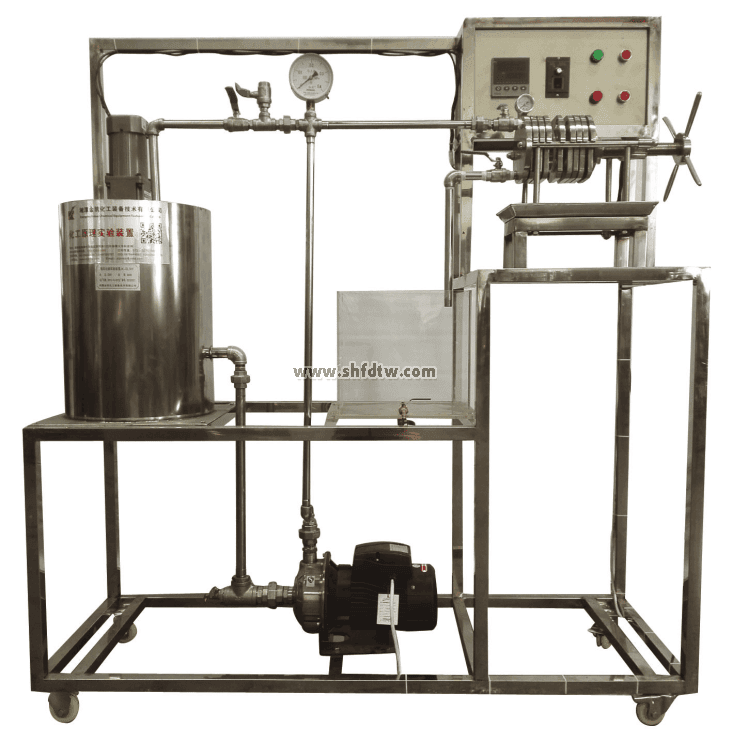

    TW-HY112/II数字型恒压过滤实验装置

    新款:中央处理器、触摸屏、高品质铝合金型材框架 价格:85000/套

    普通款:72000元/套

    装置特点

    1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化u支付(中国)的概念。
    2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
    3、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
    4、该实验装置是由过滤板、过滤框组成的小型工业用不锈钢板框过滤机,能完整地体现了板框压滤机的构造和操作流程,采用高压浆料泵将物料注入过滤机,工程化概念强。
    5、滤板采用平面螺纹网状形,结构先进,容易清洗,能有效延长各种滤膜的使用寿命。
    6、实验系统利用带通讯接口的称重传感器读取对应的瞬时滤液质量,并将滤液质量转换为体积。
    7、产品所有密封部件均采用硅橡胶或氟橡胶(耐酸耐碱)密封圈,耐高温、耐腐蚀、无毒、无渗漏,设备采用机械压紧方式,密封性能好。
    8、装置设计可360度观察,实现全方位教学与实验。
    9、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可顺利获得U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常安全运行。

    装置功能
    1、分析板框压滤机的构造、过滤工艺流程和操作方法。
    2、掌握恒压过滤常数的测定方法,加深对其的概念和影响因素的理解。
    3、学习滤饼的压缩性指数s和物料常数的测定方法。
    4、学习用正交试验法来安排实验,达到最大限度地减小实验工作量的目的。
    5、学习对正交试验法的实验结果进行科学的分析,分析出每个因素重要性的大小,指出试验指标随各因素变化的趋势,分析适宜操作条件的确定方法。

    设计参数
    板框:过滤面积 0.0245m2。
    过滤压力:0~0.2MPa。
    过滤常数K: 1.0×10-4—5.0×10-4m3/m2,qe:0.1—0.5,θe:100-400
    压缩性指数 s :0.1-0.3,物性常数 k:1.0×10-9--3.5×10-9
    温度:0--50℃。

    公用设施
    水:装置自带304不锈钢水箱,连接自来水。实验时经高压泵进入过滤器后循环使用。
    电:电压AC220V,功率1KW,标准单相三线制。每个u支付(中国)需配置1~2个接地点(安全地及信号地)。
    实验物料:固体CaCO3,外配设备:秒表。

    主要设备
    304不锈钢物料桶:φ500×600mm。
    304不锈钢板框:共5块,过滤板框过滤截面Φ100mm。
    有机玻璃滤液桶:φ200×500mm。
    滤液量采用称重传感器自动测量装置,在一组实验中,可自动采样测量滤液量数据,也可顺利获得计量槽测定,计量槽由有机玻璃制成,容积:约15L,配刻度管。
    调速电机:电压AC220V,功率90W,搅拌器转速:0-200r/min。
    压力传感器,测量范围:0-0.25MPa,精度0.5级。
    宇电AI501(带485接口)重量数字显示仪。
    宇电AI501(带485接口)温度数字显示仪。
    宇电AI501(带485接口)压力数字显示仪。
    Pt100热电阻温度传感器 :0—100℃。
    不锈钢离心泵:功率750W,最大流量7.2m3/h。
    电器:接触器、开关、漏电保护空气开关。
    304不锈钢管路、管件及阀门。
    304不锈钢仪表柜:测控、电器设备在实验架上。
    304不锈钢材质框架1600*500*1800mm(长×宽×高) ,带脚轮及禁锢脚。

    测控组成

    变量

    检测组织

    显示组织

    执行组织

    板框进口压力

    压力传感器

    数字显示仪表,精度:0.5%FS

    调压阀(手动)

    滤液体积

    称重传感器

    数字显示仪表,精度:0.5%FS

    过滤时间

    时间控制器

    上位机采集

    温度

    PT100铂电阻

    数字显示仪表,精度:0.5%FS


    软件组成
    模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、重量、时间、压力等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。
