轨道交通信号基础设备及控制电路实训演练平台

“轨道交通信号基础设备及控制电路实训演练平台”系列产品是采用主流的铁路和地铁实物室外信号设备、室内继电组合控制电路及模块，结合现代化的计算机GUI人机界面、多语种动态仿真演示技术开发的一系列集成化、最接近于实际的国际版实训演练练功平台。

该系统以实物信号设备为基础，为国内外铁路和城轨信号工、安装和工程施工人员建立了实践实训的平台。实训内容以岗位的实际操作要求确定实训情境，培养学生在实训系统中学习、拆解、维护轨道交通信号设备，锻炼学生设备安装、维护施工、组合配线、导通试验和故障处理等综合能力，培养轨道交通信号工及设备维护人员综合职业素质。

实训演练平台实物

本实训系统可满足对ZD6电动转辙机、提速道岔S700K三相研讨转辙机、信号机、无绝缘移频轨道电路设备及配套继电组合电路配线、导通和故障处理等多语种学习情境要求，加强国内外理论与实践融合学习。顺利获得系列学习情境的设计，使学生掌握信号设备安装与试验的专业知识和专业技能，学会独立分析、判断、处理问题，培养良好的团队协作、语言表达、沟通协调、安全与自我保护等职业素养。

该实训系统性能稳定，与传统练功台相比，加入多语种GUI显示界面，动态显示线路条件或控制电路动作情况，给予友好的用户接口，软件和硬件组成均采用模块化开发，具有接口和功能的可扩展性，适应于汉语、英语、俄语等多语种教学。

组成及特点

“轨道交通信号基础设备及控制电路实训演练平台”系列产品列表如下，下列型号均为国际版本：

序号	型号	设备名称	备注	价格
1	TW-S700K	提速道岔S700K转辙机实训演练平台		20万
2	TW-ZD6	ZD6转辙机实训演练平台		17万
3	TW-ZPW2000	ZPW-2000设备实训演练平台		20万
4	TW-MLSIG	正线信号机实训演练平台	正线三显示信号机	10万
5	TW-DYSIG	车辆段信号机实训演练平台	车辆段二显示调车信号机	10万
6	TW-ZH-A	综合练功台（I型）	含S700K、ZPW-2000、信号机及继电组合	37万
7	TW-ZH-B	综合练功台（II型）	含ZD6、ZPW-2000、信号机及继电组合	36万
8	TW-ZH-C	综合练功台（III型）	含S700K、信号机及继电组合	26万
9	TW-ZH-D	综合练功台（IV型）	含ZD6、信号机及继电组合	25万

1、提速道岔S700K转辙机实训演练平台（TW-S700K）

提速道岔S700K转辙机实训演练平台由信号组合柜、信号继电器、S700K三相研讨电动转辙机、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、24V电源模块、220V转380V电源模块、断路器、道岔控制组合板、练功平台车等设备组成。设备外观结构如下图所示。

提速道岔S700K实训演练平台顺利获得道岔操纵按钮接通道岔控制电路，控制S700K转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后，在综合显示屏上显示继电器线圈和接点状态，并连通相应的表示电路，点亮对应的表示灯。当转辙机不到位或故障时，给出相应提示。此练功平台能使学员在较小的室内空间内达到身临其境的感觉。同时顺利获得道岔控制电路的实时显示，直观的反映电路的动作情况，从而达到常规现场教学无法达到的效果。平台各部件间接口如下图所示：

该环境还能进行道岔组合配线、导通试验、S700K转辙机结构培训和教学。

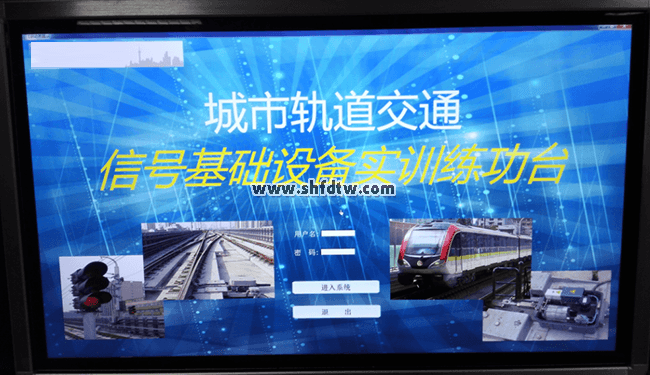

上位机登录界面

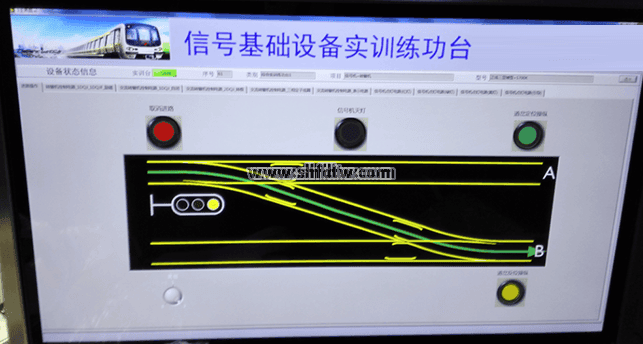

上位机道岔和信号操作界面

上位机电路演练界面

提速道岔S700K实训演练平台详细清单如下表所示。

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	S700K转辙机控制定型组合继电器	个	10
3	转辙机	S700K三相研讨电动转辙机	台	1
4	线路及控制电路状态显示计算机	定制	台	1
5	综合显示屏	高分辨率显示器	台	1
6	数字量驱动采集模块	多路输入输出	套	1
7	24V电源模块	供给信号继电器	台	1
8	AC220V转三相研讨380V电源模块	S700K转辙机动作	台	1
9	断路器			4
10	练功平台车	定制	台	1
11	动作杆与表示杆间连杆		套	1
13	继电器座、盲板、机柜安装辅件		套	1
14	机柜配线（含连接器、电缆、配线等）		套	1

2、ZD6转辙机实训演练平台（TW-ZD6）

ZD6转辙机实训演练平台由信号组合柜、道岔控制组合板、信号继电器、ZD6电动转辙机、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、24V电源模块、直流220V道岔动作电源、断路器、练功平台车等设备组成。设备外观结构如下图所示。

ZD6转辙机实训演练平台顺利获得道岔操纵按钮接通道岔控制电路，控制ZD6转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后，在综合显示屏上显示继电器线圈和接点状态，并连通相应的表示电路，点亮对应的表示灯。当转辙机不到位或故障时，给出相应提示。此练功平台能使学员在较小的室内空间内达到身临其境的感觉。同时顺利获得道岔控制电路的实时显示，直观的反映电路的动作情况，从而达到常规现场教学无法达到的效果。平台各部件间接口如下图所示：

该环境还能进行道岔组合配线、导通试验、ZD6转辙机结构培训和教学。

辙机实训演练平台详细清单如下表所示。

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	ZD6转辙机控制定型组合继电器	个	10
3	转辙机	ZD6电动转辙机	台	1
4	线路及控制电路状态显示计算机	定制	台	1
5	综合显示屏	高分辨率显示器	台	1
6	数字量驱动采集模块	多路输入输出	套	1
7	24V电源模块	供给信号继电器	台	1
8	直流220V道岔动作电源	ZD6转辙机动作	台	1
9	断路器			4
10	练功平台车	定制	台	1
11	动作杆与表示杆间连杆		套	1
13	继电器座、盲板、机柜安装辅件		套	1
14	机柜配线（含连接器和电缆、配线等）		套	1

3、轨道电路或计轴设备实训演练平台（TW-ZPW2000）

轨道电路或计轴设备实训演练平台由信号组合柜、继电器、轨道电路发送盒、接收盒、衰耗盒、电缆模拟网络盘、计轴主机、磁头、轨道及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、电源模块、断路器、组合板、练功平台车等设备组成。设备外观结构如下图所示。

轨道电路/计轴设备实训演练平台顺利获得轨道区段占用/出清模拟，采用真实轨道电路发送、接收、衰耗模块设备或计轴主机和磁头，在综合显示屏上显示轨道相关状态，在轨道状态发生变化时并勾通相应的表示电路，点亮对应的表示灯。此练功平台能使学员在较小的室内空间内达到身临其境的感觉。同时顺利获得轨道电路/计轴的实时显示，直观的反映电路的动作情况，从而达到常规现场教学无法达到的效果。平台各部件间接口如下图所示：

该环境还能进行轨道组合配线、导通试验、轨道电路/计轴设备培训和教学。

配置清单

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	轨道继电器定型组合继电器	个	10
3	ZPW2000发送盒		套	1
4	ZPW2000接收盒		套	1
5	ZPW2000衰耗盒		套	1
6	ZPW2000电缆模拟网络盘		套	2
7	轨道及控制电路状态显示计算机	定制	台	1
8	综合显示屏	高分辨率显示器	台	1
9	数字量驱动采集模块	多路输入输出	套	1
10	电源模块	供给信号继电器	台	1
11	断路器		个	1
12	练功平台车	定制	台	1
13	继电器座、盲板、机柜安装辅件		套	1
14	机柜配线（含连接器和电缆、配线等）		套	1

4、正线信号机设备实训演练平台（TW-MLSIG）

城轨正线信号机设备实训演练平台由信号组合柜、信号继电器、三显示矮型信号机、信号变压器、灯丝继电器、XB箱、信号机及控制电路状态显示计算机、显示屏、电源模块、数字量驱动采集模块、断路器、练功平台车等设备组成，设备外观结构如下图所示。

城轨正线信号机设备实训演练平台顺利获得操纵按钮接通信号机控制电路，控制各种信号显示的开放和关闭，并能在信号控制电路上显示相应的光带电路，反映继电器线圈、接点和电路的动作情况。当红灯灯泡断丝时给出断丝报警提示。此练功平台能使学员在较小的室内空间内达到身临其境的感觉。同时顺利获得控制电路的相关显示，直观的反映电路的动作情况，从而达到常规现场教学无法达到的效果。

该环境还能进行信号组合配线、导通试验、信号机和变压器箱盒结构培训和教学。

配置清单

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	定型组合继电器	个	9
3	信号机及基础平台	铁路信号专用色灯信号机	套	1
4	信号变压器	BX-30	套	1
5	XB箱及基础平台		台	1
6	线路及控制电路状态显示计算机	定制	台	1
7	综合显示屏	高分辨率显示器	台	1
8	数字量驱动采集模块	多路输入输出	套	1
9	电源模块		台	1
10	断路器		个	1
11	练功平台车	定制	台	1
12	继电器座、盲板、机柜安装辅件		套	1
13	机柜配线（含连接器和电缆、配线等）		套	1

5、车辆段信号机设备实训演练平台（TW-DYSIG）

车辆段信号机设备实训演练平台由信号组合柜、信号继电器、二显示矮型调车信号机、信号变压器、灯丝继电器、XB箱、信号机及控制电路状态显示计算机、显示屏、电源模块、数字量驱动采集模块、断路器、练功平台车等设备组成，设备外观结构如下图所示。

城轨车辆段调车信号机设备实训演练平台顺利获得操纵按钮接通信号机控制电路，控制各种信号显示的开放和关闭，并能在信号控制电路上显示相应的光带电路，反映继电器线圈、接点和电路的动作情况。当红灯灯泡断丝时给出断丝报警提示。此练功平台能使学员在较小的室内空间内达到身临其境的感觉。同时顺利获得控制电路的相关显示，直观的反映电路的动作情况，从而达到常规现场教学无法达到的效果。

该环境还能进行信号组合配线、导通试验、信号机和变压器箱盒结构培训和教学。

配置清单

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	定型组合继电器	个	9
3	信号机及基础平台	铁路信号专用色灯信号机	套	1
4	信号变压器	BX-30	套	1
5	XB箱及基础平台		台	1
6	线路及控制电路状态显示计算机	定制	台	1
7	综合显示屏	高分辨率显示器	台	1
8	数字量驱动采集模块	多路输入输出	套	1
9	电源模块		台	1
10	断路器		个	1
11	练功平台车	定制	台	1
12	继电器座、盲板、机柜安装辅件		套	1
13	机柜配线（含连接器和电缆、配线等）		套	1

6、信号基础设备综合练功台（I型）（TW-ZH-A）

信号基础设备综合练功台（I型）由信号组合柜、道岔控制组合板、信号继电器、S700K三相研讨电动转辙机、轨道电路发送盒、接收盒、衰耗盒、电缆模拟网络盘或计轴主机、计轴磁头、矮型信号机、信号变压器、灯丝继电器、XB箱、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、电源模块、断路器、练功平台车等设备组成。设备外观结构如下图所示。

信号基础设备综合练功台（I型）顺利获得道岔操纵按钮接通道岔控制电路，控制S700K转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后，在综合显示屏上显示继电器线圈和接点状态，并勾通相应的表示电路，点亮对应的表示灯。当转辙机不到位或故障时，给出相应提示。顺利获得操纵按钮接通信号机控制电路，控制各种信号显示的开放和关闭，并能在信号控制电路上显示相应的光带电路，反映继电器线圈、接点和电路的动作情况。当红灯灯泡断丝时给出断丝报警提示。顺利获得轨道区段占用/出清模拟，采用真实轨道电路发送、接收、衰耗模块设备或计轴主机和磁头，在综合显示屏上显示轨道相关状态，在轨道状态发生变化时并勾通相应的表示电路，点亮对应的表示灯。平台各部件间接口如下图所示：

该环境还能进行道岔组合配线、导通试验、S700K转辙机、轨道电路/计轴、信号机设备培训和教学。

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	S700K转辙机控制定型组合继电器	个	19
3	转辙机	S700K三相研讨电动转辙机	台	1
4	信号机及基础平台	铁路信号专用色灯信号机	套	1
5	信号变压器	BX-30	套	1
6	XB箱及基础平台		台	1
7	线路及控制电路状态显示计算机	定制	台	1
8	综合显示屏	高分辨率显示器	台	1
9	数字量驱动采集模块	多路输入输出	套	1
10	电源模块		台	1
11	断路器			8
12	练功平台车	定制	台	1
13	动作杆与表示杆间连杆		套	1
14	继电器座、盲板、机柜安装辅件		套	1
15	机柜配线（含连接器和电缆、配线等）		套	1

7、信号基础设备综合练功台（II型）（TW-ZH-B）

信号基础设备综合练功台（II型）由信号组合柜、道岔控制组合板、信号继电器、ZD6电动转辙机、轨道电路发送盒、接收盒、衰耗盒、电缆模拟网络盘或计轴主机、计轴磁头、矮型信号机、信号变压器、灯丝继电器、XB箱、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、电源模块、断路器、练功平台车等设备组成。设备外观结构如下图所示。

信号基础设备综合练功台（II型）顺利获得道岔操纵按钮接通道岔控制电路，控制ZD6转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后，在综合显示屏上显示继电器线圈和接点状态，并勾通相应的表示电路，点亮对应的表示灯。当转辙机不到位或故障时，给出相应提示。顺利获得操纵按钮接通信号机控制电路，控制各种信号显示的开放和关闭，并能在信号控制电路上显示相应的光带电路，反映继电器线圈、接点和电路的动作情况。当红灯灯泡断丝时给出断丝报警提示。顺利获得轨道区段占用/出清模拟，采用真实轨道电路发送、接收、衰耗模块或计轴主机、计轴磁头设备，在综合显示屏上显示轨道相关状态，在轨道状态发生变化时并勾通相应的表示电路，点亮对应的表示灯。平台各部件间接口如下图所示：

该环境还能进行道岔组合配线、导通试验、ZD6转辙机、轨道电路/计轴、信号机设备培训和教学。

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	ZD6转辙机控制定型组合继电器	个	19
3	转辙机	ZD6电动转辙机	台	1
4	信号机及基础平台	铁路信号专用色灯信号机	套	1
5	信号变压器	BX-30	套	1
6	XB箱及基础平台		台	1
7	线路及控制电路状态显示计算机	定制	台	1
8	综合显示屏	高分辨率显示器	台	1
9	数字量驱动采集模块	多路输入输出	套	1
10	电源模块		台	1
11	断路器			8
12	练功平台车	定制	台	1
13	动作杆与表示杆间连杆		套	1
14	继电器座、盲板、机柜安装辅件		套	1
15	机柜配线（含连接器和电缆、配线等）		套	1

8、信号基础设备综合练功台（III型）（TW-ZH-C）

信号基础设备综合练功台（III型）由信号组合柜、道岔控制组合板、信号继电器、S700K三相研讨电动转辙机、矮型信号机、信号变压器、灯丝继电器、XB箱、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、电源模块、断路器、练功平台车等设备组成。设备外观结构如下图所示。

信号基础设备综合练功台（III型）顺利获得道岔操纵按钮接通道岔控制电路，控制S700K转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后，在综合显示屏上显示继电器线圈和接点状态，并勾通相应的表示电路，点亮对应的表示灯。当转辙机不到位或故障时，给出相应提示。顺利获得操纵按钮接通信号机控制电路，控制各种信号显示的开放和关闭，并能在信号控制电路上显示相应的光带电路，反映继电器线圈、接点和电路的动作情况。当红灯灯泡断丝时给出断丝报警提示。顺利获得轨道区段占用/出清模拟，平台各部件间接口如下图所示：

该环境还能进行道岔组合配线、导通试验、S700K转辙机、信号机设备培训和教学。

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	S700K转辙机控制定型组合继电器	个	19
3	转辙机	S700K三相研讨电动转辙机	台	1
4	ZPW2000发送盒		套	1
5	ZPW2000接收盒		套	1
6	ZPW2000衰耗盒		套	1
7	ZPW2000电缆模拟网络盘		套	2
8	信号机及基础平台	铁路信号专用色灯信号机	套	1
9	信号变压器	BX-30	套	1
10	XB箱及基础平台		台	1
11	线路及控制电路状态显示计算机	定制	台	1
12	综合显示屏	高分辨率显示器	台	1
13	数字量驱动采集模块	多路输入输出	套	1
14	电源模块		套	1
15	断路器		个	2
16	练功平台车	定制	台	1
17	动作杆与表示杆间连杆		套	1
18	继电器座、盲板、机柜安装辅件		套	1
19	机柜配线（含连接器和电缆、配线等）		套	1

9、信号基础设备综合练功台（IV型）（TW-ZH-D）

信号基础设备综合练功台（IV型）由信号组合柜、道岔控制组合板、信号继电器、ZD6电动转辙机、矮型信号机、信号变压器、灯丝继电器、XB箱、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、电源模块、断路器、练功平台车等设备组成。设备外观结构如下图所示。

信号基础设备综合练功台（IV型）顺利获得道岔操纵按钮接通道岔控制电路，控制ZD6转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后，在综合显示屏上显示继电器线圈和接点状态，并勾通相应的表示电路，点亮对应的表示灯。当转辙机不到位或故障时，给出相应提示。顺利获得操纵按钮接通信号机控制电路，控制各种信号显示的开放和关闭，并能在信号控制电路上显示相应的光带电路，反映继电器线圈、接点和电路的动作情况。当红灯灯泡断丝时给出断丝报警提示。顺利获得轨道区段占用/出清模拟，平台各部件间接口如下图所示：

该环境还能进行道岔组合配线、导通试验、ZD6转辙机、信号机设备培训和教学。

序号	设备名称	规格	单位	数量
1	信号组合柜	定制，且需符合铁标要求	台	1
2	信号继电器	ZD6转辙机控制定型组合继电器	个	19
3	转辙机	ZD6电动转辙机	台	1
4	ZPW2000发送盒		套	1
5	ZPW2000接收盒		套	1
6	ZPW2000衰耗盒		套	1
7	ZPW2000电缆模拟网络盘		套	2
8	信号机及基础平台	铁路信号专用色灯信号机	套	1
9	信号变压器	BX-30	套	1
10	XB箱及基础平台		台	1
11	线路及控制电路状态显示计算机	定制	台	1
12	综合显示屏	高分辨率显示器	台	1
13	数字量驱动采集模块	多路输入输出	套	1
14	电源模块		套	1
15	断路器		个	2
16	练功平台车	定制	台	1
17	动作杆与表示杆间连杆		套	1
18	继电器座、盲板、机柜安装辅件		套	1
19	机柜配线（含连接器和电缆、配线等）		套	1
