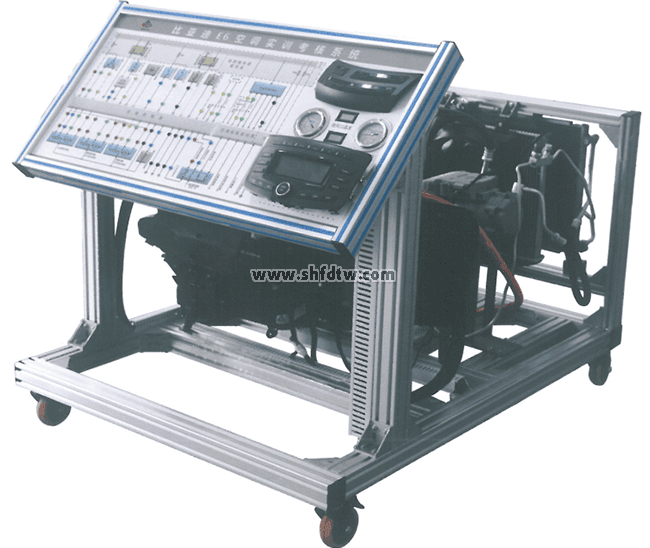

空调和暖风实训台

一.产品简介

选用比亚迪E5原装纯电动轿车空调和暖风系统,真实地展示纯电动轿车空调和暖风系统核心零部件的结构与控制原理、安装位置和运行工况，培养学员对纯电动轿车空调和暖风系统故障分析和处理能力。

适用于各类型院校新能源纯电动汽车空调与暖风系统课程教学和维修实训维护实训。

二．功能特点

1.各主要部件安装在平台上，保留原车电气连接方式与实车功能，断电后可方便拆装，训练学员在拆装连线过程掌握空调与暖风系统零部件等拆检要点。

2.空调和暖风实训台高压电源由动力电池和管理系统实训台给予，与动力电池和管理系统实训台连体工作，配套连接电缆线，保留原车连接方式。

3.教学板完整显示空调和暖风系统工作原理图，安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图等；

4.设备由平台和教学板组成，平台水平放置，安装原车零部件；实训台底部安装4个带自锁脚轮装置。

5. 机架采用标准80*40铝型材搭接，带移动脚轮及附有自锁脚轮装置。等。

6.配备智能化故障设置和考核系统，故障点主要设置在低压控制线路，保证高压系统安全及训练实车故障处理能力。

7.台架配套安装绝缘地板（绝缘与耐压国标产品地胶）。

8.配套实训指导书，包含系统工作原理，实训科目，故障设置及清除等要点。

三、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	检测控制面板(面板柜)	装有各种检测端子以及彩色电路图和原理图（950*900*4mm)	套	1
2	点火开关		个	1
3	空调压力表		套	1
4	暖风芯体总成		个	1
5	PTC加热模块总成
6	水泵总成
7	数字式进风口温度表		个	1
8	数字式出风口温度表		个	1
9	空调控制器总成		套	1
10	空调蒸发箱总成		套	1
11	电动汽车空调压缩机总成		套	1
12	膨胀阀总成		套	1
13	干燥器总成		套	1
14	鼓风机总成		套	1
15	冷凝器		个	1
16	冷却电子风扇		套	1
17	电动汽车空调控制器(驱动电机变频器)及操纵开关组件		套	1
18	DC/DC系统		套	1
19	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
20	故障模拟与排除装置		套	1
21	设备教师手册		套	1
22	设备合格证、保修卡		套	1
