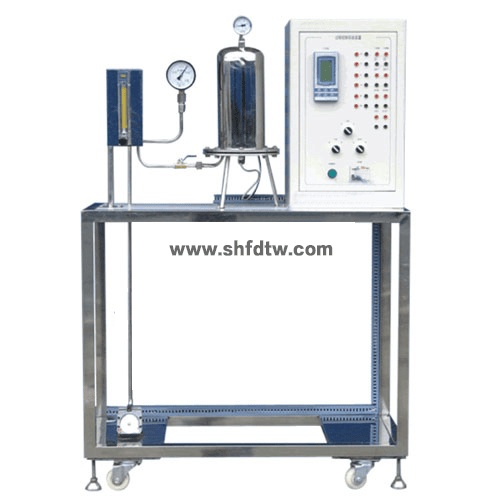

TW-CK23  温度压力过程控制实验装置

一、系统组成

该实验装置包括微型气泵和不锈钢空气罐组成。其中不锈钢常压空气罐里面有电加热器装置，并配有压力检测装置和温度检测装置。微型气泵与变频器组成压力控制系统。电加热器装置与可控硅调压模块组成温度控制系统。

企业信息

1、控制对象

常压空气罐

2、系统动力设备

微型压缩气泵

电加热器

3、检测传感器

压力传感变送器

温度传感变送器

转子流量计

4、执行组织

单相调压模块：用于调节加热器功率，以控制空气罐内温度。

变频器：顺利获得调节压缩气泵的转速以控制气泵流量的大小。

5、控制系统

带远程485通讯的数据采集与控制的A/D与D/A转换模块；

智能仪表控制器：AI818控制仪表或C1000无纸纪录调节仪；

西门子可编程逻辑控制器(S7-200等)

6、软件系统

DDC系统实验软件

仪表系统实验软件

PLC系统实验软件

MCGS5.5监控与组态软件

7、设备其他指标

供电电源：研讨电，单相三线220V

*大功耗：1.0KW

设备尺寸：1450×600×1500

二、实验项目

基于上述实验装置可完成以下常规控制实验（其中闭环控制实验均包括设定值跟踪实验与抗干扰实验），具体包括：

1、过程控制系统组成认识实验

过程控制系统的组成、硬件认识与信号连接操作

智能仪表的操作与参数设定

传感变送器的校正(零点迁移与量程调整)

变频调速气泵的特性测试

2、温度控制系列实验

温度对象的特性测试

空气罐内温度的PID回路控制

空气罐内温度的模糊控制

空气罐内温度的超弛控制

3、压力控制系列实验

压力对象的特性测试

空气罐内压力的PID回路控制

空气罐内压力的模糊控制
