安徽工程大学-TW-TSK02透明数控车床

透明数控教学车床是我公司最新研制的教学科研用数控机床。该机床是典型的机电一体化产品，采用稳定可靠的广数 980TB3 车床用数控系统。同时，其外形美观大方，主轴箱盖及防护体均采用进口有机透明材料制作而成，使机床主要内部结构及传动线路一目了然，是各相关科研院所、高职学院及技术学校理想的实验设备。采用四工位自动回转刀架,可以加工φ 30mm 的尼龙或 PVC 材料,顺利获得编程对各种轴类，盘类等塑料零件能自动完成任务，如外圆柱面，圆锥面，圆弧面，螺纹等工件的削加工，并能进行切槽，钻孔等工作。

（图片仅供参考）

二、机床特点

1、 采用稳定可靠的GSK980TB3 专用车床数控系统；

2、 车床采用全防护透明设计，框架主体采用40×40mm铝合金型材，防护门导轨采用40×80mm铝合金型材，推门结构，铝合金型材内嵌5mm厚深蓝色半透明有机玻璃，整机造型美观大方。

3、机床X\Z向进给导轨采用高精度方形直线导轨，速度快，精度高。

4、大拖板采用铸件成型，时效处理，数控铣精加工面成，坚固耐用且不变形。

5、 全自动四工位数控回转刀架，能满足较复杂零件的刀具使用要求；

6、 纵、横向精密滚珠丝杠进给，混合式步进电机驱动，重复定位精度高，转矩大；

7、 采用高级变频调速电机驱动主轴，实现无级调速，保证切削线速度稳定；

8、 操作方便舒适，符合现代人机工程学的优化思想；

9、 车削 PVC 材料时，采用空气（风）冷却，保持工作环境清洁，无工业污染；

三、用途

1. 相关专业科研院所对现代加工（数控及CAD/CAM）技术研究的实践验证；

2. 各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验；

3. 各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训；

4. 召开数控机床结构及控制原理与结构、数控编程及机床操作、CDA/CAM 等专业课程专项培训。

四、数控系统主要功能

1、GSK980TB3为广州数控设备有限公司研制的新一代普及型车床数控系统，是GSK980TB2的升级版。GSK980TB3车床数控系统采用32位高性能的CPU和超大规模可编程器件FPGA，运用实时多任务控制技术和硬件插补技术，实现了μm级精度的运动控制。

2、系统采用硬件插补技术，快进速率可达 12 米/分；

3、具有程序记忆和预读功能，提前译码，使机床加工平滑流畅；

4、控制精度高，脉冲当量为 1μ （0.001mm）；

5、有串行 RS232 通讯接口功能，可与计算机联机通讯；

6、采用电子齿轮比，简化传动结构，提高机床工作精度。

7、系统具有软、硬件限位，保证工作安全；

8、采用多层印刷电路板技术，表贴技术，门阵技术等，使性能更优越，运行更可靠。

五、机床主要技术参数

1、床身 采用高强度的工程塑料

机床外形尺寸（长、宽、高）≤1800×980×1520mm

床身上回转直径≥Ø360mm

工件长度≥430mm

2、主轴箱盖及防护罩采用进口透明有机材料

主轴标准主轴

主轴转速、无级变速0—1500rpm

主轴电机 变频控制无极调速功率≥1.5kw

3、电动刀架

标准四工位

三爪卡盘 ≥ø160mm

4、丝杠 滚珠丝杠

丝杠运行 混合步进电机驱动

运行方式 三轴运行二轴联动

5、数控编程系统

采用华新数控系统并具有串行R232通讯接口能与外部计算面联机通讯. 系统采用硬件插补技术，快进速率可达12米/分；系统具有程序记忆和预读功能，提前译码，使机床加工平滑流畅；系统控制精度高，脉冲当量为1μ（0.001mm）

六、机床附件清单

序号

名 称

规 格

单位

数量

1

车刀 切断刀、外圆刀、45°刀、螺纹刀

20*20mm

把

4

2

继电器

24V4 组

个

2

3

保险丝

个

2

4

螺丝刀 一字

3.2*150mm

把

1

5

螺丝刀十字

3.2*150mm

把

1

6

尖嘴钳

6寸

把

1

7

内六角

φ 6、φ 8

把

各 1

8

塑料棒

φ 25、φ 32、φ 40、

箱

1

9

卡盘板手

把

1

10

扳手套筒

把

1

11

刀架扳手

把

1

12

系统说明书

本

1

13

机床说明书

份

1

14

连接线

四芯线

米

6

15

电路图

份

1

16

刀垫片

盒

1

17

死顶尖

个

1

18

变频器

份

1


安徽工程大学-TW-X62WB透明万能铣床

1、本产品选用透明有机玻璃，零件采用工业标准件，能全透明地看到产品内部结构与动作。

2、所有元件均能进行正常的机械运转。

3、充分展示各个细微结构和组织装配装置

4、自动运转、演绎产品运作过程，使学生很直观的分析整体过程。

5、产品整体看上去美观大方、形象逼真、各部件分布清楚、一目了然，具体转动灵活、演示方便等特点。

6、机座由工程塑料制作，机床中工作台上配备有机用虎钳，机床传动部分齿轮由尼龙与高强度铝合金材料制成，拨叉是钢件，换档变速操作自如，能实现其自动走刀及快速走刀。我厂生产的机床模型经过反复的试验和改进已基本上为定型产品。

（图片仅供参考）


一、工作台

1.工作台工作面积（宽×长）≥240mm×940mm

2.工作台最大纵向行程

手动≥510mm

机动≥480mm

3.工作台最大横向行程

手动≥180mm

机动≥150mm

4.工作台最大升降行程

手动≥200mm

机动≥180mm

5.工作台最大回转角度≥+450

6.T形槽（宽度×距离×条数）≥12×50×3

二、主轴

1.主轴孔径≥29mm

2.主轴锥孔锥度≥7：24

三、部件间主要尺寸

1.主轴中心线至横梁距离≥120mm

2.主轴中心线至工作台面间的距离，最大250mm，最小30mm

3.床身垂直导轨至工作台中心距离，最大350mm，最小160mm

四、机床动力、体积

1.主传动电动机

功率≥0.75KW

转速≥1450转/分

2.进给电动机

功率 ≥0.2KW

转速 ≥1450转/分

3.机床外形尺寸（长*宽*高）

≤1750mm×1280mm×1350mm



安徽工程大学-TW-TM6B透明机床

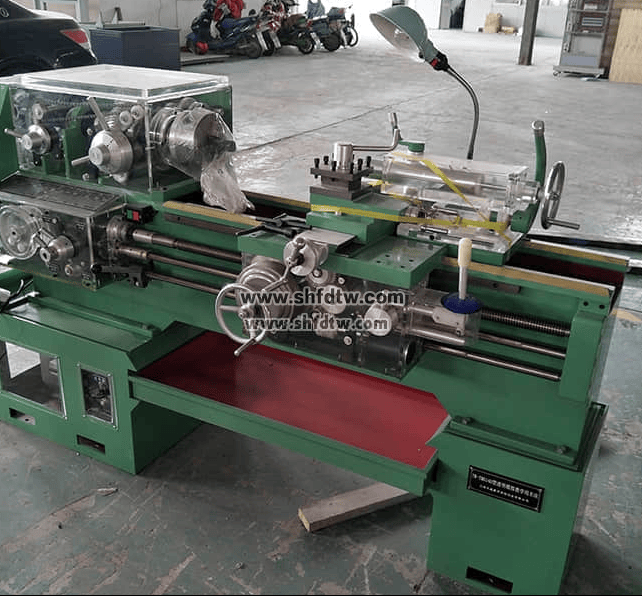

车床组成主要部件介绍

车床的主轴是一个空心的阶梯轴。主轴的内孔是用于顺利获得长的棒料。主轴前端采用短法兰式结构，它的作用是安装卡盘。


（图片仅供参考）

一、车床技术规格：≤长2100mm*宽900mm*高1500mm

二、重量：≤400 公斤

三、主电动机：

1.功率：≥0.37KW

2.转速：≥1400转/分

3.电压：380V

四、拖板电动机

1.功率：≥0.12KW

2.转速：≥500转/分

3.电压：220V

五、车床技术性能：

1.床身上大工件回转直径：≥400毫米

2.刀架上大工件回转直径：≥210毫米

3.大工件长度：≥750毫米

4.主轴转速：正转（24级）         10~1400r/min

5.反转（12级）                   14~1580r/min

6.主轴转速盘10—1400转/分（按皮带盘缩小数峰值速1000转/分左右）

车床主要由以下几个部分组成：

⑴大床脚 ⑵小床脚 ⑶车头箱（主轴箱） ⑷进给箱  ⑸拖板箱 ⑹大拖板 ⑺中拖板 ⑻小拖板  ⑼方刀架 ⑽尾架 ⑾挂轮 ⑿油盘  ⒀螺杆 ⒁光杆 ⒂操纵杆 ⒃三爪卡盘  ⒄皮带轮 ⒅照明灯

机床使用和保养

1、使用前第一时间熟悉机床性能和各手柄的功能，

2、应检查电路是否正确，电器上否有无损坏，确认无误后，方可通电。

3、运动摩擦表面应视情况加注适量机油润滑。

4、在工作中，当机床发生故障或有不正常响声时，应立即停止工作，检查情况后方能继续运转。

5、为了避免机床损坏，操作时不应带负荷起动。

6、当机床在运转时，车头箱拨档手柄不准转动，应先停止运转再拨档，否则易造成齿轮损坏。

7、本机床为模拟机床，为了保证良好的寿命和特性，机床应避免主轴的高速运转，低速级为宜。

8、本机床为有机玻璃与硬质工程塑料制作，牢固度有限，不能让学员随便乱动（如拨档时，用力过大，强行操作）以免损坏 。

9、本机床为工程塑料和有机玻璃制作，齿轮不处在润滑油中，不应长时间运作。

10、不能在高温和阳光下暴晒，否则会使本机床变形。
